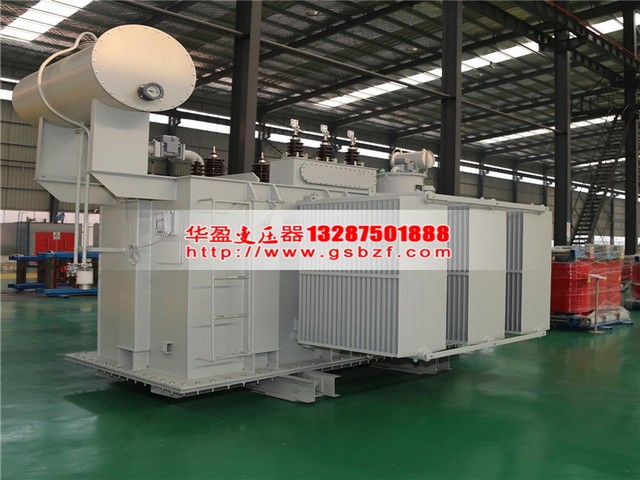

油浸式變壓器外部結構

　　油浸式變壓器是一種重要的電力設備和用電器，油浸式變壓器的組成也是比較豐富的，組成油浸式變壓器的結構也是比較重要的。油浸式變壓器的外部的結構有很多，您了解油浸式變壓器的外部的結構哪些呢?油浸式變壓器廠家的小編給大家主要介紹一下相關的油浸式變壓器的外部的結構吧：

　　1.鐵心

　　(1)鐵心結構。油浸式變壓器的鐵心是磁路部分，由鐵心柱和鐵軛兩部分組成。繞組套裝在鐵心柱上，而鐵軛則用來使整個磁路閉合。鐵心的結構一般分為心式和殼式兩類。心式鐵心的特點是鐵軛靠著繞組的頂麵和底麵，但不包圍繞組的側麵;殼式鐵心的特點是鐵軛不僅包圍繞組的頂麵和底麵，而且還包圍繞組的側麵。由於心式鐵心結構比較簡單，繞組的布置和絕緣也比較容易，因此我國電力油浸式變壓器主要采用心式鐵心，隻在一些特種油浸式變壓器(如電爐油浸式變壓器)中才采用殼式鐵心。常用的心式鐵心如圖7-3所示。近年來，大量湧現的節能型配電油浸式變壓器均采用卷鐵心結構。

　　(2)鐵心材料。由於鐵心為油浸式變壓器的磁路，所以其材料要求導磁性能好，隻有導磁性能好，才能使鐵損小。故油浸式變壓器的鐵心采用矽鋼片疊製而成。矽鋼片有熱軋和冷軋兩種。由於冷軋矽鋼片在沿著輾軋的方向磁化時有較高的磁導率和較小的單位損耗，其性能優於熱軋的，國產油浸式變壓器均采用冷軋矽鋼片。國產冷軋矽鋼片的厚度為0.35、0.30、0.27mm等幾種。片厚則渦流損耗大，片薄則疊片係數小，因為矽鋼片的表麵必須塗覆一層絕緣漆以使片與片之間絕緣。

　　2.繞組

　　繞組是油浸式變壓器的電路部分，一般由絕緣漆包、紙包的鋁線或銅線燒製而成。

　　根據高、低壓繞組排列方式的不同，繞組分為同心式和菱疊式兩種。對於同心式繞組，為了便於繞組和鐵心絕緣，通常將低壓繞組靠近鐵心柱：對於交疊式繞組。為了減少絕緣距離，通常將低壓繞組靠近鐵軛。

　　3.絕緣

　　油浸式變壓器內部主要的絕緣材料有油浸式變壓器油、絕緣紙板、電纜紙、皺紋紙等。

　　4.分接開關

　　為了供給穩定的電壓、控製電力潮流或調節負載電流，均需對油浸式變壓器進行電壓調整。目前，油浸式變壓器調整電壓的方法是在其某一側繞組上設置分接，以切除或增加一部分繞組的線匝，以改變繞組的匝數，從而達到改變電壓比的有級調整電壓的方法。這種繞組抽出分接以供調壓的電路，稱為調壓電路;變換分接以進行調壓所采用的開關，稱為分接開關。一般情況下是在高壓繞組上抽出適當的分接。這是因為高壓繞組常套在外麵，引出分接方便，另外，高壓側電流小，分接引線和分接開關的載流部分截麵小，開關接觸觸頭也較容易製造。

　　以上是常見的油浸式變壓器的外部的結構和主要的外部的組成供大家進行參考，對於油浸式變壓器的外部的結構和主要的功能您還有什麽想要了解的，請聯係我們的技術人員以及和我們的專家進行谘詢吧!
