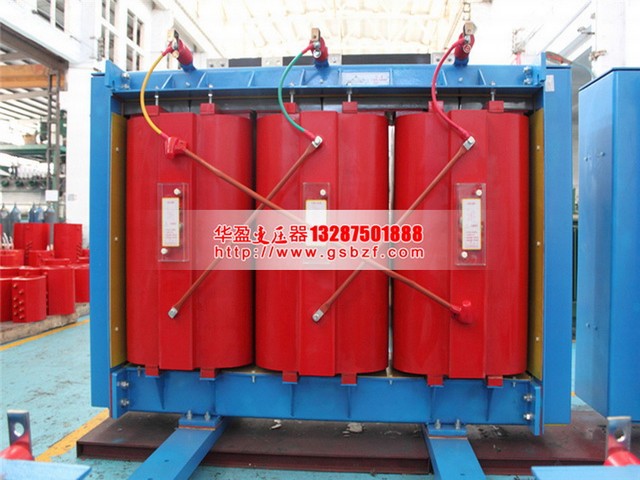

5000KVA幹式變壓器

　　5000KVA幹式變壓器采用環氧樹脂澆注三相幹式變壓器具有阻燃防火，無汙染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運後不經預幹燥即可投入運行。5000KVA幹式變壓器損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控製係統，為變壓器運行提供可靠保障。

　　5000KVA幹式變壓器特點：

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空幹燥脫 氣脫濕整體澆注，機械強度高，抗短路，耐衝擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便於調檔，美 觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋矽鋼片疊製，45度全斜多階梯接縫。表麵用樹脂絕 緣塗層覆蓋，耐潮濕，防鏽，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處於穩定壓緊狀態，以降低噪 音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配 備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置後，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞 組溫升，自動啟停冷卻風機並設有故障報警、超溫報警和超溫跳閘功能，為幹式變壓器提供可靠的過載保護裝置，從而提高幹式變壓器 運行的安全性。

　　5000KVA幹式變壓器結構：

　　1、鐵芯：鐵芯選用進口優質冷軋矽鋼片，三階全斜接縫結構，芯柱采用F級無緯帶 綁紮，鐵芯表麵采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表麵處理，使產品外觀質量有了進一 步提高。

　　2、溫控係統和風冷係統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風 壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控製采用智能溫控儀，提高了變壓器運行安全可靠性。

　　3、保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20 、IP23等。外殼材料有鋁合金、冷軋鋼板，不鏽鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計 特殊出線方式。

　　5000KVA幹式變壓器以短玻璃絲為填料的澆注線圈采用分段園筒式，線圈內部設置有軸向氣道以改善散熱條件。5000KVA幹式變壓器科學的澆注成型工藝可確保樹脂充分滲透到匝間、層間、段間以保證產品的電器絕緣強度及較少的局放置(≤5pc)。如何防止樹脂澆注體的龜裂，控製澆注體內殘留氣泡的產生，把局放降低到小極限一直是國內外幹變製造廠的重大課題，是樹脂澆注幹式變壓器的關鍵製造技術。5000KVA幹式變壓器與普通油浸式變壓器相比，線圈采用優質無氧銅導線繞製，取消了儲油櫃，由波紋油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由優質冷軋薄鋼板在專用生產線上製造，波翅可以隨變壓器油體積漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
