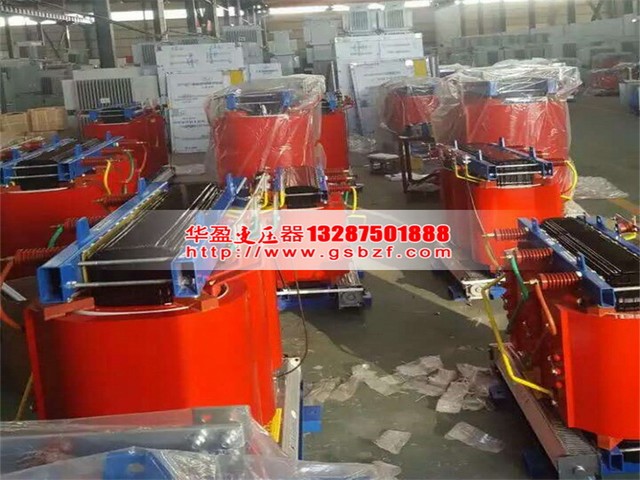

2500KVA幹式變壓器

　　2500KVA幹式變壓器具有安全，阻燃防火，無汙染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運後不經預幹燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控製係統，為2500KVA幹式變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。

　　2500KVA幹式變壓器特點：

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空幹燥脫 氣脫濕整體澆注，機械強度高，抗短路，耐衝擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便於調檔，美 觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋矽鋼片疊製，45度全斜多階梯接縫。表麵用樹脂絕 緣塗層覆蓋，耐潮濕，防鏽，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處於穩定壓緊狀態，以降低噪 音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配 備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置後，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞 組溫升，自動啟停冷卻風機並設有故障報警、超溫報警和超溫跳閘功能，為幹式變壓器提供可靠的過載保護裝置，從而提高幹式變壓器 運行的安全性。

　　2500KVA幹式變壓器結構：

　　1、鐵芯：鐵芯選用進口優質冷軋矽鋼片，三階全斜接縫結構，芯柱采用F級無緯帶 綁紮，鐵芯表麵采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表麵處理，使產品外觀質量有了進一 步提高。

　　2、溫控係統和風冷係統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風 壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控製采用智能溫控儀，提高了變壓器運行安全可靠性。

　　3、保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20 、IP23等。外殼材料有鋁合金、冷軋鋼板，不鏽鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計 特殊出線方式。

　　2500KVA幹式變壓器特點

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空幹燥脫氣脫濕整體澆注，機械強度高，抗短路，耐衝擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便於調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋矽鋼片疊製，45度全斜多階梯接縫。表麵用樹脂絕緣塗層覆蓋，耐潮濕，防鏽，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處於穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置後，可提高輸出容量50%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機並設有故障報警、超溫報警和超溫跳閘功能，為幹式變壓器提供可靠的過載保護裝置，從而提高幹式變壓器運行的安全性。

　　執行標準

　　1、GB1094.11-2007 幹式電力變壓器

　　2、GB/T10228-2008 幹式電力變壓器技術參數和要求

　　3、GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　4、JB/T10008-2004 6-500KV級變壓器聲級
