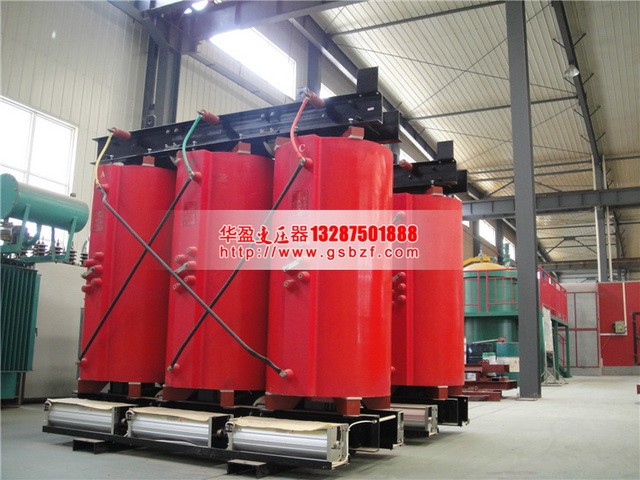

100KVA幹式變壓器

　　本公司生產的100KVA幹式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到行業先進水平。該係列產品采用國外先進的製造技術，設計圖紙及技術文件齊全、正確、清晰、，生產設備先進，製造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。

　　產品安裝

　　1安裝前應閱讀本說明書，產品銘牌，產品外形尺寸圖以及《99D268100KVA幹式變壓器安裝》**標準圖集，了解產品重量，安裝方法等內容，準備好相應的起吊設備和工具。

　　2產品安裝時，離開牆壁和其他障礙物500mm以上，相鄰變壓器之間有500mm以上的距離。

　　3變壓器帶電導體對地的小安全距離應符合GB10237《電力變壓器絕緣水平和絕緣試驗 外絕緣的空氣間隙》的規定。

　　100KVA幹式變壓器特點：

　　1.適用範圍

　　100KVA幹式變壓器適用於額定容量在31500kVA及以下，電壓等級35kV及以下的無勵磁調壓和有載調壓100KVA幹式變壓器。

　　2.使用條件

　　2.1海拔不超過1000m，環境溫度不超過40°C。若環境溫度高於40°C或海 拔超過1000m時，應按GB1094.11-2007的規定作適當的調整。

　　電源電壓的波形近似於正弦波。

　　三相變壓器所連接的電源電壓近似對稱。

　　2.2外殼防護等級有IP00、IP20、IP30等型式。

　　2.3冷卻方式有空氣自冷(AN)和強迫風冷(AF)兩種。要求變壓器室必須具有良好的通風能力，每1kW損耗所需要的空氣流量不小於4m^3/min。

　　產品詳情：

　　低損耗：產品空載損耗比SCB10型產品降低30%以上，負載損耗比SCB11型產品降低10%以上，節能效果優異，運行經濟，免維護。

　　低噪聲：產品噪聲水平比現行專業標準JB/T10088-2016《6-220KV級變壓器聲級》低10-15分貝以上。

　　低局放：樹脂混合料采用國外先進的攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均（jun1）勻，徹底排除了混合料內的氣泡。產品僅有極低的局部放電量，可控製在5PC以下。高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻燃、防爆、不汙染環境。

　　纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

　　高機械強度：帶填料的樹脂使澆注體內的膨脹係數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表麵環氧樹脂包封層內，放置有預製成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度還大於純環氧樹脂，能承受突發短路電動力作用而無損傷。

　　在額定頻率為50Hz, 一次側電壓為6, 10kV, 中性點不接地的三相電力係統中運行, 為使用環境中的各種動力設備和各種用電裝置提供電源

　　1. 標準: GB1094-1996; GB8286-2005; GB3836-2000; GB/T10228-2008; EQV IEC726

　　2. 容量範圍: 50-4000kVA

　　3. 電壓等級: 6, 10kV

　　4. 調壓方式: 無勵磁調壓

　　5. 分接範圍: ±5%, ±2×2.5%或其它

　　6. 頻率: 50Hz; 60Hz

　　7. 相數: 三相

　　8. 聯結組別號: Yy0(d11), Dyn11或其它

　　9. 短路阻抗: 標準阻抗(詳見技術參數表)

　　10. 溫度: 145K
